項目
|
說明
|
|
主體區域檢測
|
疊片
|
兩片口罩片疊在一起焊接，部分工廠稱為“雙片”或者“雙胞胎”
|
|
穿孔
|
口罩主體發生穿孔破洞，或者中布破損，當穿孔面積大于允許面積（單位mm2）時，口罩不合格
|
|
尺寸
|
口罩主體尺寸是否與規格要求允許的最大偏差（單位mm）
|
|
耳帶焊接
|
耳帶打結
|
檢測耳帶是否存在結頭、紅繩，存在則認為耳帶打結，口罩不合格
|
|
耳帶長度
|
耳帶的長度是否與規格要求允許的最大偏差（單位mm）
|
|
耳帶端頭與主體邊緣距離
|
耳帶端頭與主體邊緣中最靠近的邊緣的距離，分為水平距離與垂直距離兩種，實際距離不在用戶設置的合理范圍內時，口罩不合格
|
|
耳帶焊接露頭
|
耳帶焊接是否出現露頭
|
|
焊點上下無邊緣
|
焊點位置有可能出現偏差，焊到口罩邊緣附近。
|
|
鼻梁條
|
側部鼻梁條長度
|
側部鼻梁條的長度是否與規格要求出現偏差，偏差值大于允許偏差（單位mm）時，口罩不合格
|
|
側部鼻梁條位置
|
側部鼻梁條的左右位置是否處于口罩的中間，偏差值大于允許偏差（單位mm）時，口罩不合格
|
|
側部鼻梁條角度
|
理想情況下側部鼻梁條與口罩上下邊緣之間的夾角應該為0度，該角度與0度之間的偏差大于允許偏差（單位為度）時，口罩不合格
|
|
中部鼻梁條長度
|
中部鼻梁條的長度，該值小于最小允許值時（單位mm）時，口罩不合格
|
|
最小寬度比例
|
檢測鼻梁條寬度均勻性
|
|
焊點位置
|
檢測鼻梁條兩側焊點距離鼻梁條兩端的距離
|
|
連接皮帶下方鼻梁條
|
連接傳送帶與鼻梁條重合處兩邊的鼻梁條
|
|
檢測鼻梁條碎片
|
檢測鼻梁條兩側是否有多余的鋁條碎片
|
|
左右邊齒
|
區域?qū)挾?/span>
|
左右邊齒的寬度是否與規格要求出現偏差，偏差值大于允許偏差（單位mm）時，口罩不合格。
|
|
左右位置
|
內側與主體邊緣距離是否與規格要求出現偏差，偏差值大于允許偏差（單位mm）時，口罩不合格。
|
|
兩側封邊
|
封邊條寬度
|
內耳帶口罩兩側封邊條寬度（單位mm）
|
|
最大突出長度
|
內耳帶口罩封邊條突出口罩主體最大長度，超過設定長度不合格。
|
|
表面污損
|
正(反)面污漬
|
口罩主體的表面是否出現污漬黑點，如果出現則口罩不合格
|
|
正(反)面毛發
|
口罩主體的表面是否出現毛發夾藏，如果出現則口罩不合格
|

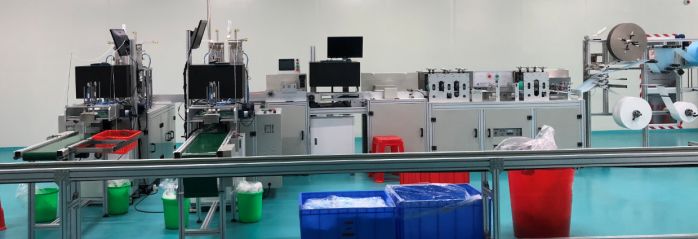

2.在線檢測系統
在線式檢測系統一共四個工位，前端物料正反面（工位1和工位2）檢測兩個，后端兩個超聲波焊接后各一個（工位3和工位4）。

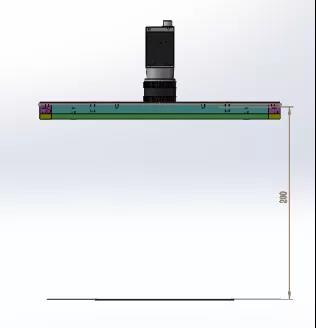

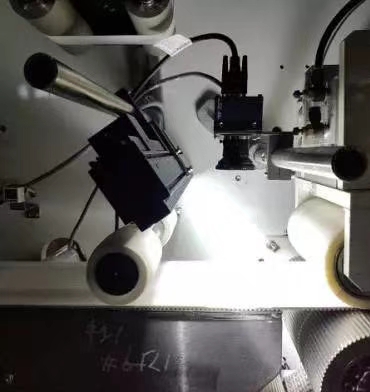

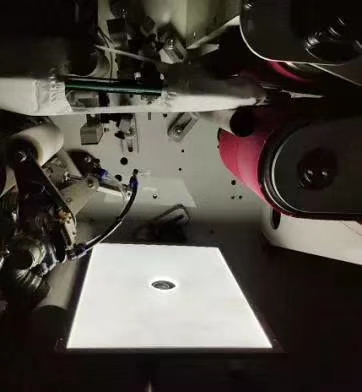

第一工位

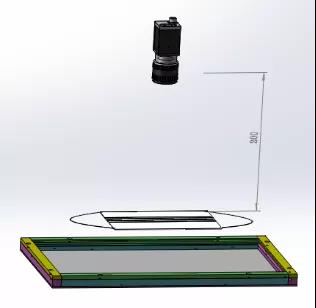

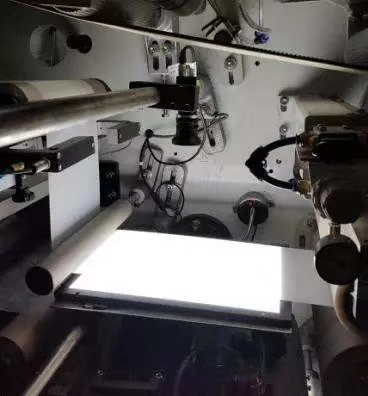

第二工位

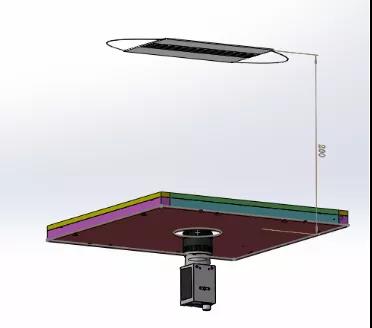

第3工位和第4工位
3.檢測項目
CCD1檢測項目（面陣相機）：, 內表面（布料顏色、臟污、黑點, 、昆, 蟲、毛發、黃斑）；
C, C, , D2檢測項目（面陣相機）：外表面（布料顏色、臟污、黑點、昆蟲、毛發、黃斑）；
CCD1/CCD2檢測效率：30米/分鐘。
CCD3檢測項目（線掃相機）：檢測鼻條不良（無鼻條、鼻條位置偏移）、耳帶不良（無耳帶、多耳帶、耳帶斷裂）、折疊層數、折子不良（折子間距不符、折子距邊尺寸）、點焊不良（點焊位置不符、點帶方式錯誤）；
CCD4檢測項目（線掃相機）：檢測鼻條不良（無鼻條、鼻條位置偏移）、耳帶不良（無耳帶、多耳帶、耳帶斷裂）、折疊層數、折子不良（折子間, 距不符、折子距邊尺寸）、點焊不良（點焊位置不符、點, 帶方, 式錯誤）；
CCD3/CCD4檢測效率：0.5秒/PCS。

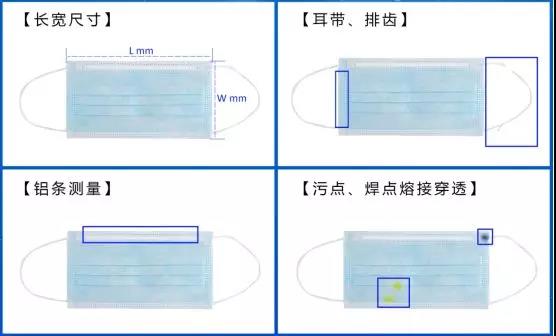

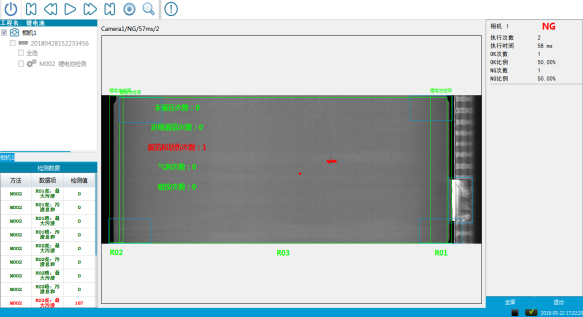

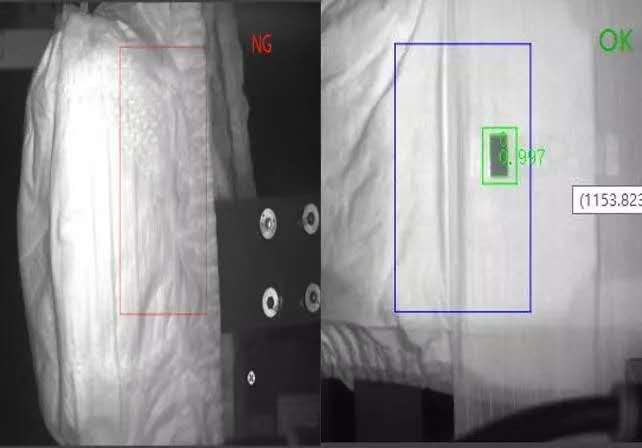

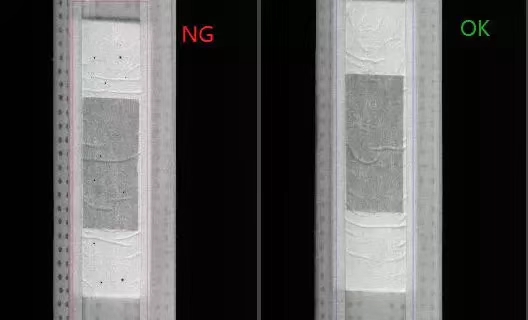

4.檢測效果圖

5.產品功能優勢
軟件檢測方法設置簡單，靈活，易操作；
支持在線修改參數；
可以保存圖片方便查看
可設置軟件權限。
6.主要技術特點
檢測軟件及算法完全定制開發，系統針對性強；
安裝簡單；結構緊湊，易于操作、維護和擴充；
基于PC平臺，系統可擴充性強，基于MVS機器視覺軟件平臺可擴展其它功能。
|
