一、【藥粒檢測系統描述】

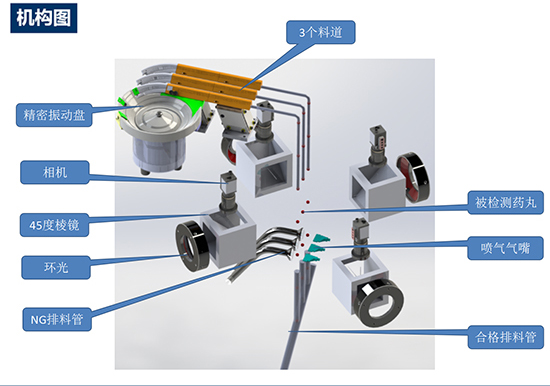

    在藥粒檢測過程中，需進行藥粒上白點、藥粒圓不圓、藥粒的粘連、藥粒的色澤正確等功能，檢測完成后輸出OK、NG信號，在排廢位進行剔除動作。系統采用進口工業相機快速獲取產品圖像，通過圖像識別、分析和計算，輸出檢測信號。 二、【藥粒檢測系統結構圖】

三、【藥粒檢測系統設計方案】
    本公司基于機器視覺圖像處理技術研發在藥粒檢測過程中，需進行藥粒上白點、藥粒圓不圓、藥粒的粘連、藥粒的色澤正確等功能，檢測完成后輸出OK、NG信號，在排廢位進行剔除動作。本系統將通過快速獲取在線對藥粒的圖像，通過圖像識別、分析或計算獲取藥粒特征信息，來判斷是否符合要求，并輸出控制信號。系統主要模塊有：觸發定位模塊，圖像處理模塊、控制模塊。根據用戶需求，樣品移動到檢測位時觸發相機、視覺系統輸出檢測信號，從而完成檢測功能。

四、【系統主要功能】

    1.自動檢測藥粒上白點、藥粒圓不圓、藥粒的粘連、藥粒的色澤；
    2.自動完成被檢產品與相機獲取圖像同步，處理時間在100ms以?xún)?nèi)；
    3.自動完成樣品檢測及保存功能；
    4.對產品圖像進行自動存儲，可進行歷史查詢，最大保存容量為100萬條供查詢；
    5.檢測完成后輸出對應的檢測結果，設備根據需求進行下一步操作；

五、【軟件參考檢測界面圖】

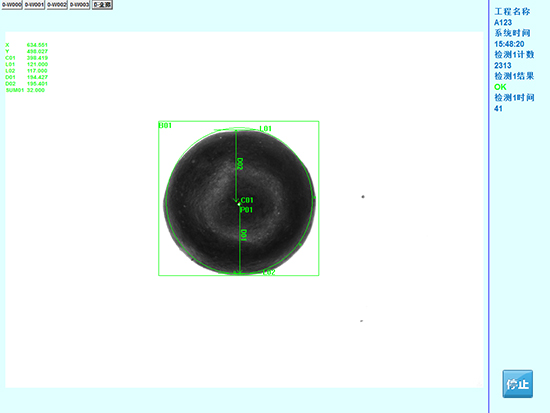

藥粒合格檢測圖

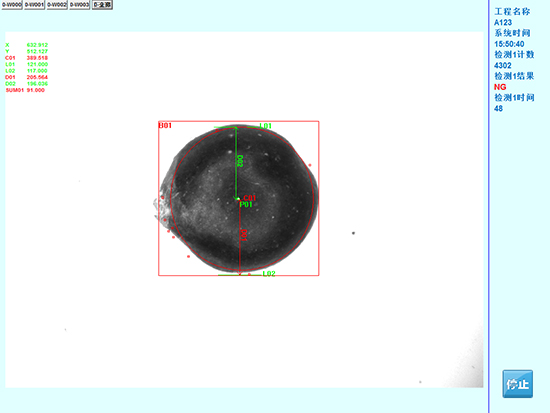

藥粒圓度檢測NG圖

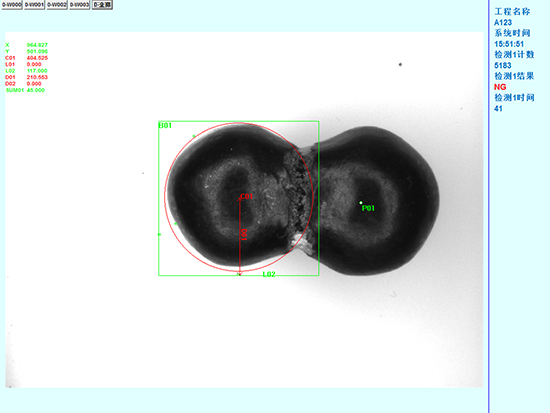

藥粒粘連檢測NG圖

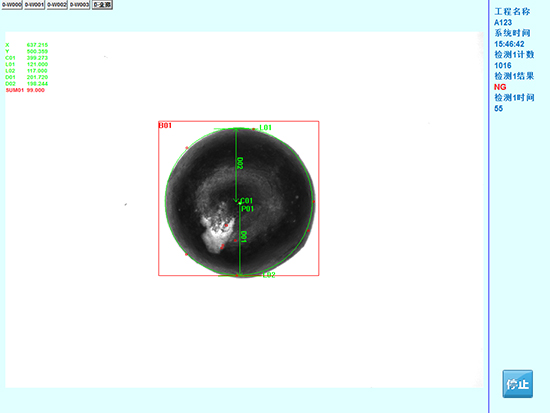

藥粒上白點檢測NG圖

六、【系統主要技術特點】

    1.操作界面清晰明了，簡單易行，只需簡單設定即可自動執行檢測；
    2.檢測軟件及算法完全自主開發，系統針對性強；
    3.可靈活設置檢測模板、檢測范圍；
    4.可選擇局部檢測功能，提高檢測速度；
    5.專業化光源設計，成像清晰均勻，確保檢測任務完成；
    6.支持多種型號產品的檢測、具備產品在線自動搜索等功能；
    7.安裝簡單；結果緊湊，易于操作、維護和擴充； l可靠性高，運行穩定，適合各種現場運行條件；
    8.基于PC平臺，系統可擴充性強，可擴展其他功能。
