“涂布視覺檢測系統”由�？艘装钭灾餮邪l(fā)，用于涂布行業缺陷檢測。系統通過識別圖像特征，分析計算涂布圖案的特征信息變化，輸出穩定清晰的圖案信息。同時可對圖像進行亮度監控，涂布質量檢測的功能，檢測過程異常時給出異常信號，同時對應輸出OK或NG信號，并在處理器存儲不合格零件圖片。本設備主要應用涂布品的生產過程中。

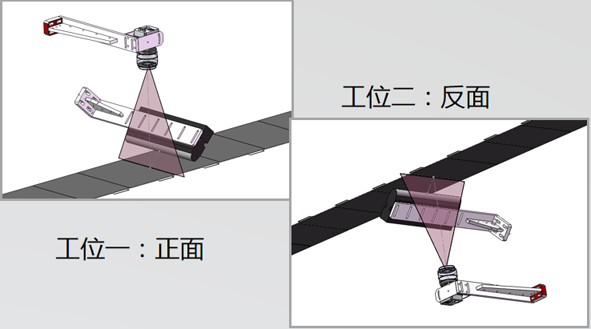

| 視覺結構圖 |

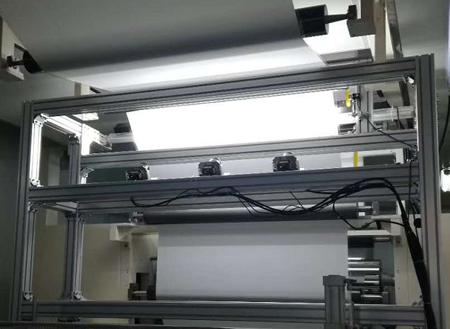

現場圖 |
|
|
 |

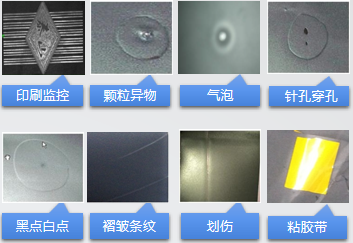

| 檢測缺陷類別展示 |
技術指標 |
 |
| 名稱 |
型號 |
| 檢測速度 |
＞5m/s |
| 檢測精度 |
±0.1mm-±1mm |
| 漏檢率 |
0.03% |
| 過檢率 |
0.1% |
|
涂布視覺檢測優勢
高精度、高速度、成本低；
可嵌入式的安裝在涂布機、分條機前上，無需對原有設備進行改造；
可量化，表格生成數據分析。
|
